首页 > 供应产品 > J42B-25、J42F-25 角式氨用截止阀

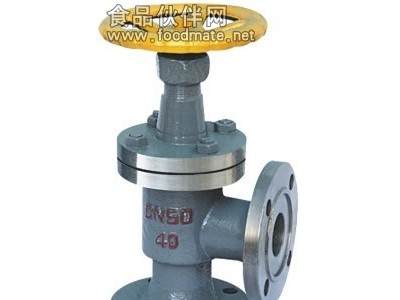

J42B-25、J42F-25 角式氨用截止阀

浏览：	632
单价：	面议
最小起订量：
供货总量：
发货期限：	自买家付款之日起 3 天内发货
有效期至：	长期有效
最后更新：	2021-06-14 17:03

详细信息

J42B-25C|J42F-25C氨用法兰角式截止阀

J42B-25C|J42F-25C氨用法兰角式截止阀概述：
J42B-25C|J42F-25C角式截止阀启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式（阀杆升降,手轮不升降）,也有升降旋转杆式（手轮与阀杆一起旋转升降,螺母设在阀体上）。纹管截止阀只适用于全开和全关,不允许作调节和节流。
角式截止阀开启时,阀瓣的开启高度,为公称直径的25%～30%时,流量已达到,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。
液化气截止阀的种类按阀杆螺纹的位置分有外螺纹式,内螺纹式。按介质的流向分,有直通式,直流式和角式。截止阀按密封形式分,有填料密封截止阀和波纹管密封截止阀。
J42B-25C|J42F-25C法兰角式氨用截止阀零件材料：

零件名称	阀体、阀盖	密封圈	填料	填料压盖	阀杆	垫片
J42B-25C	铸钢	巴氏合金	聚四氟乙　烯	碳钢		聚四氟乙　烯
J42B-25P	灰铸铁			不锈钢
J42F-25C	不锈钢	聚四氟乙烯		碳钢

J42B-25C|J42F-25C氨用角式截止阀性能规范：

公称压力 PN（MPA）	试验压力 PS（MPa）	适用介质	适用温度（℃）
2.5	3.8	氨气、氨液等 NH3	巴氏合金 -40℃ +150℃	四氟 -40℃ +200℃
4.0	6.4

J42B-25C|J42F-25C氨用角式截止阀主要尺寸及重量：

公称通径 DN（mm）	尺　　寸（mm）
公称通径 DN（mm）	L	D	D1	D2	D4	b	f	f1	Z-φd	关	开	D3
10	65	90	60	40	35	16	2	4	4-φ14	165	185	110
15	65	95	65	45	40	16	2	4	4-φ14	165	185	110
20	75	105	75	55	51	18	2	4	4-φ14	170	200	120
25	80	115	85	65	58	18	2	4	4-φ14	197	210	120
32	90	135	100	78	66	20	2	4	4-φ18	199	213	140
40	100	145	110	85	76	20	3	4	4-φ18	248	264	160
50	115	160	125	100	88	22	3	4	4-φ18	265	295	180
65	145	180	145	120	110	24	3	4	8-φ18	310	349	220
80	155	195	160	135	121	26	3	4	8-φ18	340	357	240
100	175	230	190	160	150	30	3	4.5	8-φ23	380	413	280
125	200	270	220	188	176	32	3	4.5	8-φ25	430	451	320
150	240	300	250	218	204	32	3	4.5	8-φ25	505	492	360
200	300	360	310	278	260	34	3	4.5	12-φ25	550	806	400
250	325	425	370	335	31	36	3	4.5	12-φ30	730	880	450
300	375	485	430	390	364	40	3	4.5	16-φ30	-	995	550
